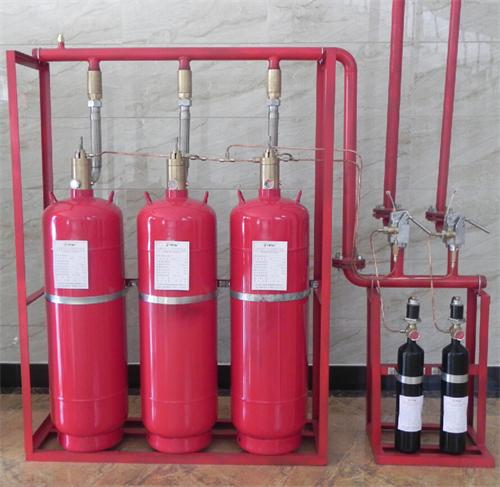

管网式七氟丙烷自动灭火系统

发布日期：2014/9/3 浏览：3759次

七氟丙烷（HFC-227ea）自动灭火系统是一种以七氟丙烷（洁净气体）作为气体灭火剂的灭火系统。七氟丙烷是无色无味的气体，具有不导电、毒性低、无二次污染、灭火效率高、对大气臭氧层无破坏作用，特别它对电子、电器设备无腐蚀污染，并可低压液压贮存，是目前代替1301和1211的最理想产品。这种自动灭火系统适用于有人员作业的场所，即计算机房、通信设施、变压器配电房、图书、档案馆和可燃液体、气体等高价值产品、财产的消防保护。

七氟丙烷自动灭火系统由火灾探测器、自动报警控制器、固定灭火装置、灭火输送管道和喷嘴等组成。我厂生产的七氟丙烷气体自动灭火系统，可组成单元独立系统、组合分配系统和无管网装置等多种形式，对单区和多区进行消防保护，并具备自动、电气手动和机械应急三种控制方式对灭火系统进行消防启动。

警示：本装置充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害！

灭火系统的组成：

A、单元独立系统：由一套（或一瓶）灭火剂储存装置对应一套管网组成的系统，保护一个防护区域的构成形式。

B、组合分配系统：由一套公用的灭火储存装置对应几套管网系统，保护多个防护区域的构成形式。（注：最多可以为8个保护区）。

序号	项目	技术参数
1	充装压力	2.5Mpa / 4.2 Mpa
2	灭火剂喷放时间	≤10s
3	灭火剂充装密度	≤950kg/m3
4	阀驱动装置氮气源压力	6.0±1.0 Mpa(20℃)
5	系统启动电源	AC 220V DC24V/1A
6	贮瓶间环境	-10℃～55℃ 相对湿度不大于97%
7	保护区面积	最大单区800m²
8	保护区体积	最大单区3600 m³

系统启动方式：自动、电气手动、机械应急手动

储瓶容积：70L、100L、120L、150L

七氟丙烷-有管网和无管网的优缺点

　　1、有管网系统经过管网喷放，喷头平均分配，所以喷放均匀，灭火效果好，而无管网一般都是箱体喷头直接喷放，喷放不够均匀；

　　2、有管网需要单独设置钢瓶间，设置管网，而无管网不需要，如果只保护一个区域，从经济角度有管网系统成本高。

　　3、如果多个区域，有管网系统可以用同一套系统保护多个防护区。不同防护区发生火灾，针对性的喷放，而无管网需要每个防护区单独设置钢瓶和灭火剂，这个时候无管网的价格就比较高了。

　　4、有管网系统钢瓶在钢瓶间。因为距离远，所以要求压力高，一般4.2MPa。有的是5.6MPa。

　　5、无管网系统钢瓶在防护区。因为在防护区，所以压力不能太高，所以一般选2.5MPa。

七氟丙烷（FM200）与1301特性比较

特性　名称	HFC－227ea（FM200）	Halon(1301)
ODP（臭氧层的耗损潜能值）	0	10
GWP（F11=1）（全球变暖潜能值）	0.4	2.0
毒性LC50（试验4小时后50%的老鼠致死浓度）	>80%	>80%
NOAEL（药剂对身体产生明显影响的最高浓度）	30%	5%
LOAEL（药剂对身体产生明显影响的最低浓度）	10.5%	7.5%
灭火浓度	5.8~6.6%	3.5%
UL/FM认证	接受	不接受
NFPA2001（美国防火协会2001年标准）	接受	不接受

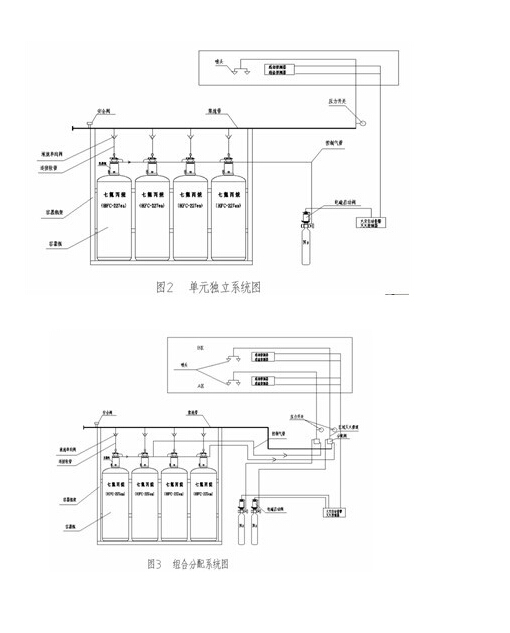

管网灭火系统图
